راهنمای کامل تسمههای موتور ماشینآلات راهسازی
انواع، کاربرد و بازه تعویض در کاترپیلار، کمنز، کوماتسو و ویچای
زمان مطالعه: ۱۲ دقیقه | مناسب برای: مکانیک و مالک ماشینآلات سنگین | بهروزرسانی: ۱۴۰۵
فهرست مطالب
۱. تسمه موتور چیست و چرا اهمیت حیاتی دارد؟ ۲. انواع تسمه در موتورهای ماشینآلات راهسازی ۳. انواع شکل و ساختار تسمه ۴. جدول بازه تعویض تسمه به تفکیک برند ۵. علائم هشدار خرابی تسمه ۶. راهنمای انتخاب و خرید تسمه مناسب ۷. نتیجهگیری
۱. تسمه موتور چیست و چرا اهمیت حیاتی دارد؟
تسمه موتور یکی از سادهترین قطعات ماشینآلات راهسازی به نظر میرسد، اما نقش آن در عملکرد موتور کاملاً حیاتی است. تسمه یک حلقه انعطافپذیر از جنس لاستیک مسلح است که وظیفه انتقال نیروی چرخشی از میللنگ موتور به سایر اجزا مانند دینام، واتر پمپ، فن خنککننده و کمپرسور را بر عهده دارد.
در موتورهای دیزل سنگین مانند کاترپیلار، کمنز، کوماتسو و ویچای که ساعتهای طولانی در شرایط سخت کار میکنند، تسمهها تحت فشار، گرما و ارتعاش شدید قرار دارند. یک تسمه پارهشده میتواند در عرض چند دقیقه باعث از کار افتادن کامل ماشین شود؛ چون بدون تسمه دینام، باتری شارژ نمیشود، بدون تسمه واتر پمپ، موتور داغ میکند و بدون تسمه فن، سیستم خنککاری از کار میافتد.
نکته مهم: طبق تجربه مکانیکان ماشینآلات سنگین، بیش از ۳۰٪ از خرابیهای ناگهانی موتور در پروژههای راهسازی به تسمههای فرسوده یا پارهشده مربوط میشود. این درحالی است که هزینه تعویض تسمه بسیار کمتر از هزینه تعمیر موتور داغکرده است.
۲. انواع تسمه در موتورهای ماشینآلات راهسازی
موتورهای دیزل سنگین بر خلاف خودروهای سواری، معمولاً چند تسمه مجزا دارند که هر کدام وظیفه خاصی را بر عهده میگیرند. شناخت هر کدام برای سرویس صحیح ضروری است.
تسمه دینام (Alternator Belt)
تسمه دینام نیروی چرخشی را از پولی سر میللنگ به دینام منتقل میکند. دینام وظیفه تولید برق و شارژ باتری را دارد. بدون این تسمه، باتری تخلیه میشود و تمام سیستمهای برقی ماشین از جمله سیستم کنترل موتور، روشنایی و هیدرولیک برقی از کار میافتند.
این تسمه در موتورهای سنگین معمولاً از نوع چند شیاره (Poly-V) است و به دلیل سرعت بالای دینام، بیشتر از سایر تسمهها تحت تنش قرار دارد.
تسمه واتر پمپ (Water Pump Belt)
تسمه واتر پمپ نیرو را به پمپ آب موتور منتقل میکند. واتر پمپ مایع خنککننده را در مدار رادیاتور و بلوک موتور به جریان در میآورد. پاره شدن این تسمه یعنی توقف فوری جریان خنککننده و در نتیجه داغ کردن سریع موتور.
در بسیاری از موتورهای سنگین مانند کمنز 6CT و کاترپیلار C7، تسمه واتر پمپ و دینام یکی هستند و یک تسمه هر دو را میگرداند.
تسمه فن (Fan Belt)
در موتورهایی که فن خنککننده رادیاتور به صورت مکانیکی (نه برقی) کار میکند، یک تسمه جداگانه برای به گردش درآوردن پرههای فن وجود دارد. این تسمه در موتورهای قدیمیتر کاترپیلار و کوماتسو رایج است.
فن در موتورهای سنگین ابعاد بزرگی دارد و وزن آن زیاد است، به همین دلیل تسمه فن باید ضخیمتر و محکمتر از تسمه دینام باشد.
تسمه کمپرسور (AC / Air Compressor Belt)
در ماشینآلاتی که کابین آنها مجهز به کولر است، یک تسمه جداگانه کمپرسور کولر را به حرکت در میآورد. این تسمه فشار بالاتری نسبت به تسمه دینام تحمل میکند چون کمپرسور کولر گشتاور بالایی مصرف میکند.
در برخی ماشینآلات سنگین مانند بیلمکانیکی کوماتسو PC200، یک کمپرسور هوا برای سیستم ترمز بادی نیز وجود دارد که تسمه جداگانهای دارد.
تسمه تایم (Timing Belt)
تسمه تایم متفاوتترین نوع تسمه در موتور است. وظیفه آن هماهنگ کردن دقیق حرکت میللنگ و میلسوپاپ است. اگر این تسمه پاره شود یا از جا بپرد، سوپاپها و پیستونها با هم تداخل پیدا میکنند و موتور به طور کامل خراب میشود.
البته در اکثر موتورهای دیزل سنگین مانند کمنز، کاترپیلار و کوماتسو به جای تسمه تایم از زنجیر تایم یا چرخدنده تایم استفاده میشود. تسمه تایم بیشتر در موتورهای کوچکتر مثل موتورهای دویتس و برخی مدلهای ویچای دیده میشود.

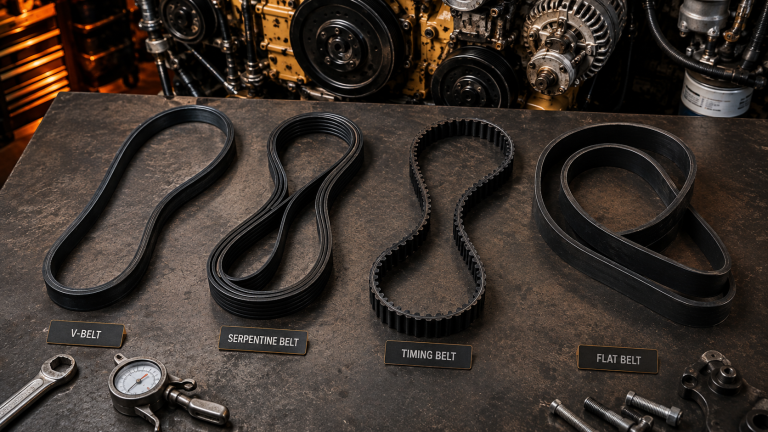

۳. انواع شکل و ساختار تسمه
تسمهها علاوه بر تفاوت در کاربرد، از نظر شکل ظاهری و ساختار هم با هم فرق دارند. انتخاب شکل درست تسمه به همان اندازه انتخاب سایز درست اهمیت دارد.
تسمه V شکل (V-Belt)
قدیمیترین نوع تسمه در موتورها است. مقطع عرضی آن به شکل حرف V است و داخل شیار پولی قرار میگیرد. این شکل باعث میشود تسمه با فشار بیشتری با پولی درگیر شود و لغزش کمتری داشته باشد.
در موتورهای قدیمیتر کاترپیلار (مثل CAT 3306) و کوماتسو S6D125 هنوز از تسمه V شکل استفاده میشود. نقطه ضعف این تسمه اینه که با گذر زمان کشیده میشود و نیاز به تنظیم کشش (ریکلاژ) دارد.
تسمه چند شیاره (Poly-V / Serpentine Belt)
پیشرفتهترین و رایجترین نوع تسمه در موتورهای جدید است. سطح داخلی آن چند شیار موازی طولی دارد که با شیارهای پولی درگیر میشوند. این طراحی باعث میشود:
- سطح تماس بیشتری با پولی داشته باشد
- لغزش تقریباً صفر باشد
- در عرض باریکتری نیروی بیشتری منتقل کند
- نیاز به تنظیم کشش کمتری داشته باشد
کد این تسمهها با عدد و حرف نوشته میشود. مثلاً 6PK1760 یعنی: ۶ شیار، نوع PK (پلیوی)، طول ۱۷۶۰ میلیمتر. موتورهای کمنز 6CT، کوماتسو SAA6D114 و ویچای WD615 از این نوع تسمه استفاده میکنند.
تسمه دندانهدار (Toothed / Timing Belt)
این تسمه روی سطح داخلیاش دندانههای عرضی دارد که با دندانههای پولی درگیر میشوند. به همین دلیل هیچگونه لغزشی ندارد و برای کاربردهایی که نیاز به هماهنگی دقیق دارند (مثل تسمه تایم) استفاده میشود.
جنس این تسمه معمولاً از HNBR (لاستیک هیدروژنه نیتریل بوتادیان) است که در برابر دما و روغن مقاومت بالایی دارد.
تسمه تخت (Flat Belt)
سادهترین نوع تسمه است؛ مقطع عرضی آن کاملاً مستطیلی است. در ماشینآلات صنعتی قدیمیتر و برخی سیستمهای انتقال قدرت کارخانهای استفاده میشود. در موتورهای ماشینآلات راهسازی جدید کاربرد چندانی ندارد.
۴. جدول بازه تعویض تسمه به تفکیک برند
جدول زیر بر اساس دستورالعملهای سازنده و شرایط کاری ایران تنظیم شده است. در مناطق گرم، گردوخاک زیاد یا کار مداوم در بار کامل، بازهها را ۲۰٪ کاهش دهید.
| نوع تسمه | کاترپیلار | کمنز | کوماتسو | ویچای WD615 |
|---|---|---|---|---|
| تسمه دینام | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت |
| تسمه واتر پمپ | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت |
| تسمه فن | هر ۱۵۰۰ ساعت | هر ۱۵۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت |
| تسمه کمپرسور | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت | هر ۱۰۰۰ ساعت |
| تسمه تایم | زنجیر (بدون تسمه) | زنجیر (بدون تسمه) | زنجیر (بدون تسمه) | هر ۴۰۰۰ ساعت |
توصیه مهم: حتی اگه تسمهها ظاهراً سالم به نظر برسند، توصیه میشود در هر بازهگذاری همه تسمهها با هم تعویض شوند. هزینه تعویض همزمان بسیار کمتر از تعویض جداگانه و توقف دوباره ماشین است.
۵. علائم هشدار خرابی تسمه
تسمهها معمولاً قبل از پاره شدن، نشانههایی از فرسودگی نشان میدهند. اگر هر یک از این علائم را مشاهده کردید، تسمه را فوری بررسی کنید:
صدای جیر جیر یا سوت از موتور رایجترین علامت خرابی تسمه است. این صدا معمولاً هنگام روشن کردن موتور یا بار گذاشتن روی دینام (روشن کردن چراغها یا کولر) شنیده میشود. دلیل آن لغزش تسمه روی پولی به خاطر شل شدن کشش یا چرب شدن سطح تسمه است.
ترک خوردگی و پوسته پوسته شدن تسمه را از نزدیک بررسی کنید. اگر روی سطح آن ترکهای عرضی ریز یا پوسته پوسته شدگی میبینید، تسمه به پایان عمر مفید خود رسیده. این ترکها نشانه خشک شدن و سخت شدن لاستیک تسمه است.
لایه لایه شدن لبه تسمه اگر لبههای کناری تسمه شروع به ریختن یا لایه لایه شدن کرده، تسمه باید فوری تعویض شود. این اتفاق معمولاً به دلیل ناهمراستایی پولیها رخ میدهد.
براق شدن سطح داخلی تسمه اگر سطح داخلی تسمه (بخشی که با پولی تماس دارد) براق و صیقلی شده، یعنی تسمه دارد روی پولی میلغزد. این وضعیت باعث کاهش شدید راندمان انتقال نیرو و گرم شدن تسمه میشود.
روشن شدن چراغ هشدار دما یا باتری اگر چراغ دمای موتور یا چراغ شارژ باتری روشن شد، یکی از اولین چیزهایی که باید بررسی کنید وضعیت تسمههاست. پاره شدن تسمه واتر پمپ باعث داغ کردن موتور و پاره شدن تسمه دینام باعث تخلیه باتری میشود.
لرزش غیرعادی موتور لرزش بیش از حد موتور در دور آرام میتواند نشانه شل بودن یا کج شدن تسمه روی پولی باشد. این مشکل اگر رفع نشود باعث آسیب به یاتاقانهای پولیها میشود.
۶. راهنمای انتخاب و خرید تسمه مناسب
کد تسمه را بخوانید
روی هر تسمه یک کد استاندارد نوشته شده که سایز و نوع آن را مشخص میکند. برای مثال:
6PK1760 یعنی:
- 6 = تعداد شیار (برای تسمه Poly-V)
- PK = نوع تسمه (Poly-V با شیار K)
- 1760 = طول موثر تسمه به میلیمتر
B-73 یا B73 یعنی:
- B = عرض تسمه V شکل (عرض B استاندارد)
- 73 = طول تسمه بر حسب اینچ
قبل از خرید این کد را از روی تسمه قدیمی یادداشت کنید یا از کاتالوگ فنی ماشین استخراج کنید.
برندهای معتبر تسمه برای ماشینآلات سنگین
همه برندها برای موتورهای دیزل سنگین مناسب نیستند. برندهای زیر بهترین گزینهها برای ماشینآلات راهسازی هستند:
Gates (گیتس) — آمریکا: یکی از بزرگترین تولیدکنندگان تسمه در جهان. تسمههای Gates برای موتورهای کمنز و کاترپیلار بسیار توصیه میشوند و کیفیت ثابتی دارند.
Optibelt (اپتیبلت) — آلمان: برند آلمانی با کیفیت بسیار بالا. برای موتورهای اروپایی مثل ولوو و دویتس بهترین انتخاب است.
Continental (کانتیننتال) — آلمان: یکی از معتبرترین برندهای اروپایی در حوزه تسمه صنعتی. مقاومت بالایی در برابر گرما و روغن دارد.
Dayco (دایکو) — ایتالیا: برند ایتالیایی با کیفیت خوب و قیمت مناسبتر از Gates و Optibelt. برای موتورهای کوماتسو و ویچای گزینه خوبیست.
Dongil (دانگیل) — کره: برند کرهای که کیفیت قابل قبولی دارد و در بازار ایران به راحتی پیدا میشود.
تسمه اصل را از تقلبی تشخیص دهید
بستهبندی: تسمه اصل در جعبه یا کیسه با برند مشخص، بارکد و کد فنی واضح ارائه میشود. تسمه بدون بستهبندی یا با بستهبندی ساده مشکوک است.
نوشته روی تسمه: روی تسمههای اصل نام برند، کد سایز و کشور سازنده واضح و برجسته نوشته شده. روی تسمه تقلبی نوشتهها معمولاً محو، کج یا ناخوانا هستند.
جنس لاستیک: تسمه اصل نرم، مرطوب و انعطافپذیر است. تسمه تقلبی یا خیلی سفت است یا خیلی نرم — هر دو نشانه کیفیت پایین مواد اولیه است.
وزن: تسمههای اصل به دلیل تقویتکنندههای داخلی (فیبر پلیاستر یا آرامید) وزن بیشتری دارند. تسمه سبکتر از حد معمول، نشانه مواد اولیه بیکیفیت است.
نکات مهم هنگام نصب تسمه جدید
پس از خرید تسمه مناسب، هنگام نصب به این نکات توجه کنید:
کشش تسمه را دقیق تنظیم کنید — تسمه خیلی شل میلغزد و داغ میکند، تسمه خیلی سفت به یاتاقانهای پولی آسیب میزند. پولیها را از نظر ساییدگی بررسی کنید — پولی فرسوده تسمه جدید را هم خراب میکند. تسمه جدید را اول با دست بچرخانید تا مطمئن شوید از مسیر درست رد میشود. پس از ۱۰ ساعت کار اول، کشش تسمه را دوباره چک کنید چون تسمههای جدید کمی کشیده میشوند.
۷. نتیجهگیری
تسمههای موتور از ارزانترین قطعات ماشینآلات راهسازی هستند، اما بیتوجهی به آنها میتواند منجر به گرانترین خرابیها شود. با رعایت سه اصل ساده میتوانید از خرابیهای ناگهانی جلوگیری کنید:
۱. سرویس منظم: بر اساس جدول ارائهشده، تسمهها را در بازههای تعیینشده تعویض کنید — حتی اگه ظاهراً سالم به نظر برسند.
۲. خرید با کیفیت: از برندهای معتبر مثل Gates، Optibelt یا Continental خرید کنید. صرفهجویی در هزینه تسمه، هزینه تعمیر موتور را چند برابر میکند.
۳. توجه به علائم هشدار: جیر جیر، ترکخوردگی یا روشن شدن چراغ دما و باتری را جدی بگیرید و بلافاصله تسمهها را بررسی کنید.
برای خرید انواع تسمههای موتور ماشینآلات راهسازی — از جمله تسمه دینام، واتر پمپ، فن و کمپرسور برای موتورهای کاترپیلار، کمنز، کوماتسو، ولو و ویچای — میتوانید با فروشگاه کتوی (CAT WAY) تماس بگیرید. تسمه مناسب موتور خود را با بهترین کیفیت تهیه فرمایید.
